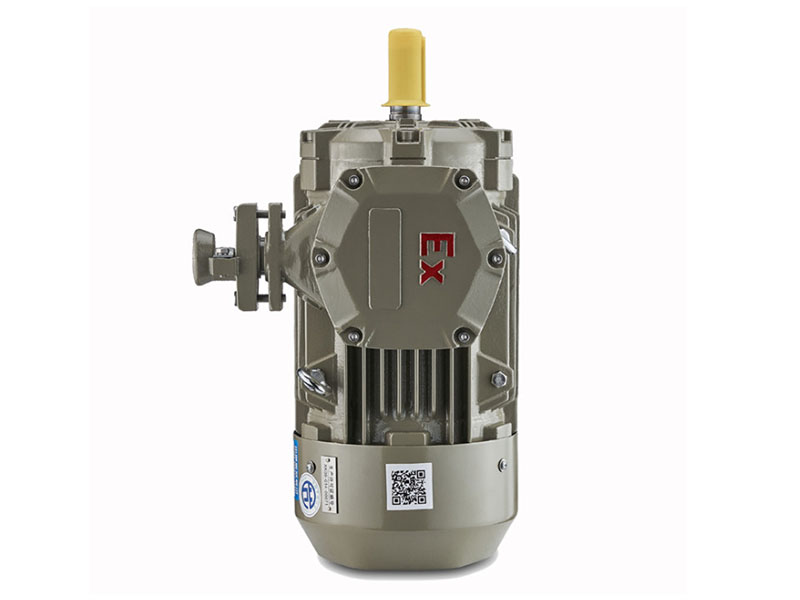

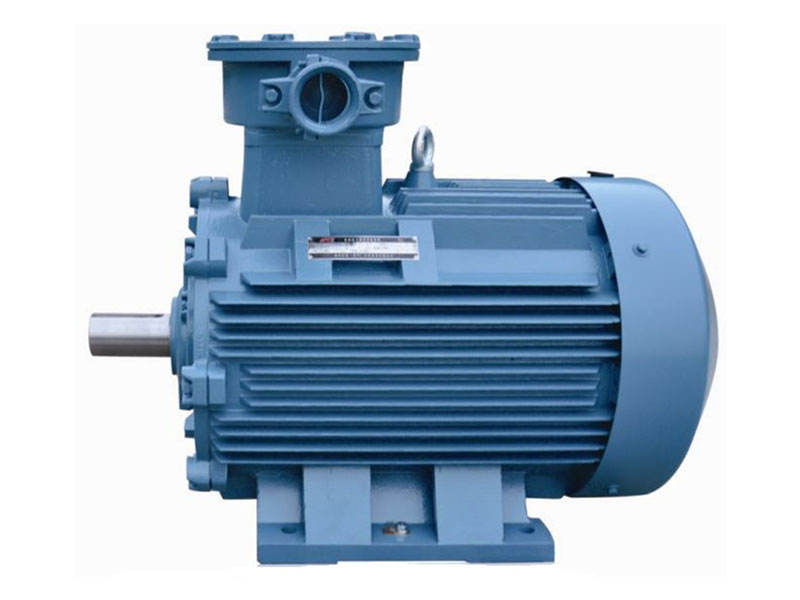

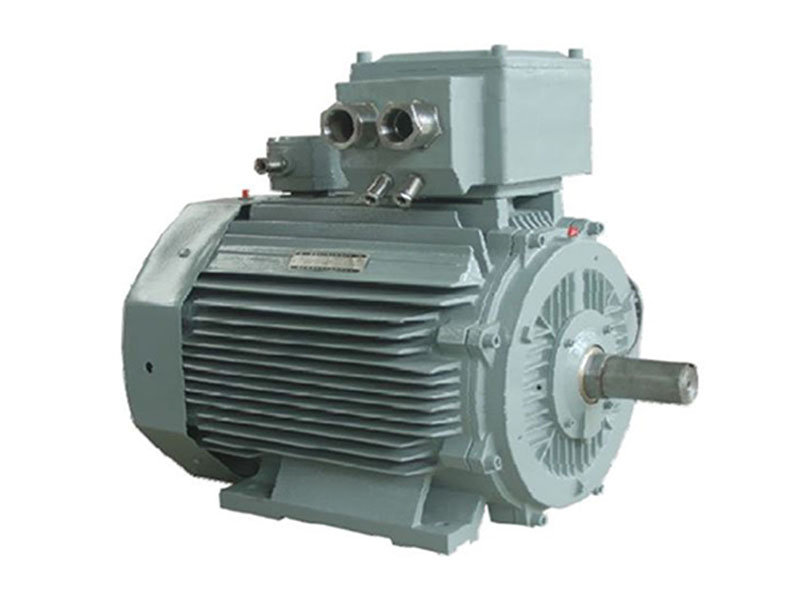

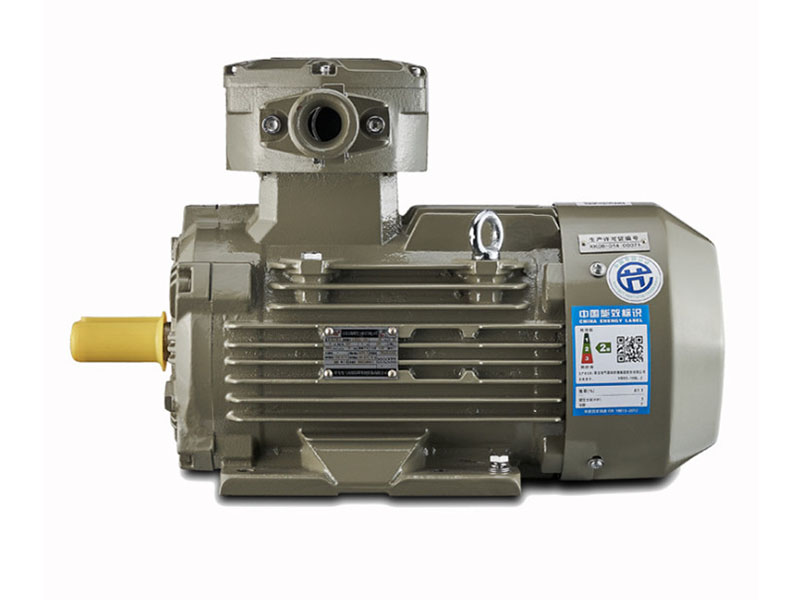

產品概述

YBX4 系列電動機為我公司自主研發推出的全封閉、自扇冷、鼠籠式高效率隔爆型三相異步電動機。效率指標符合 GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中的能效等級 1 級,且具有性能優良，使用安全可靠，振動、噪聲比同類產品低的特點，符合環保要求。

用途

適用于石油、化工、礦業、冶金、電力、等行業有爆炸性氣體混合物存在的場所。是理想的動力設備。

型號說明

 電動機防爆標志代表的意義：

電動機型號代表意義示例：

執行標準
YBX4 超高效率隔爆型三相異步電動機執行相關主要標準： GB 755 旋轉電機 定額和性能
GB/T 1032 三相異步電動機試驗方法
GB/T 1993 旋轉電機冷卻方法
GB 3836.1 爆炸性環境   第 1 部分：設備 通用要求
GB 3836.2 爆炸性環境  第 2 部分：由隔爆外殼“d”保護的設備GB/T 4942.1 旋轉電機整體結構的防護等級（IP 代碼）分級
GB 10068 軸中心高為 56mm 及以上電機的機械振動 振動的測量、評定及限值GB/T 10069.1 旋轉電機噪聲測定方法及限值第 1 部分：旋轉電機噪聲測定方法
GB/T 10069.3 旋轉電機噪聲測定方法及限值第 3 部分：噪聲限值
GB 18613 中小型三相異步電動機能效限定值及能效等級

基本特征
機座號：80～355。
額定功率范圍：0.37～315KW
極數：2～8 極
額定電壓：380、660、380/660V、400、690、400/690V。(注：基本系列 3kW 及以下電壓 380V 為 Y 接，3kW 以上電壓 380V 為△接；也可按特殊電壓制造)
額定頻率：50Hz 或者 60Hz
絕緣等級：155（F）級
效率：GB18613-2012的1級
冷卻方式：IC411
安裝方式：IMB3(也可制造其它安裝方式)。
防護等級：IP55
運行方式：S1
防爆標志：Ex d ⅡB T4 Gb，Ex d ⅡC T4 Gb。
戶內（標準配置）?？蛇x配置：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。

主接線盒：
機座號 80-355 主接線盒位于電機頂部（從電機軸伸端看），出線口可四個方向調整，但 160中心高及以上接線盒出線口朝后（朝非軸伸端）時，由于吊環的影響，需在安裝現場，將電機吊裝到位后，取下吊環，打開接線盒蓋，松開接線盒與機座聯接螺栓，將接線盒出線口朝后調裝。

環境條件：
環境空氣溫度：-15～+40℃。海拔：不超過 1000m。
（特殊的環境空氣溫度、海拔需雙方約定，請在訂貨時提出。）

技術數據

電動機型譜

電氣性能參數

安裝方式和外形尺寸
B3—機座帶底腳、端蓋無凸緣；
B5—機座不帶底腳、端蓋有凸緣；
B35—機座帶底腳、端蓋有凸緣；
B14—機座不帶底腳、端蓋有小凸緣；
B34—機座帶底腳、端蓋有小凸緣。

常用結構及安裝型式

常用結構及安裝型式示意圖

電動機安裝外形尺寸

電動機軸伸尺寸

底腳及外形尺寸

法蘭尺寸
