一、 使用范圍

本系列振動器廣泛用于建筑、交通、港口、礦山冶金等各種塑性、半干硬性、干硬性混凝土的振動施工，如混凝土板件、路面、地坪及樓房屋面等結構，是混凝土施工中必不可少的重要工具；亦可用于各種振動臺及振動設備作為振源，如鑄造、篩選、裝料、送料等機械設備。

二、 工作原理

   外部振動器工作原理如圖1所示，在振動電機軸兩端各裝一塊或兩塊偏心塊，當電機轉動時偏心塊隨之繞中心軸作轉動，產生離心力，從而形成振動。

三、 結構特點

1. 本系列振動器安全、可靠、性能穩定，結構簡單，維修方便。

2. 振動器采用專門設計的振動電機。

3. 振動器采用全封閉式結構，防塵防潮。

4. 獨特的偏心結構，對稱地分布在軸承外側；其中ZW10、ZF150、ZF220、ZW20型可根據施工情況調整激振力大小。

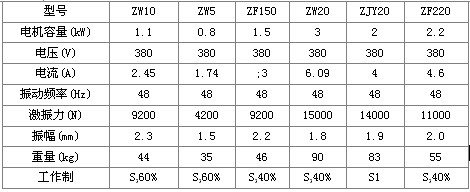

四、技術參數

五、 維 護 保 養

1. 振動器在搬運和操作時，應注意輕放，防止敲擊損壞。

2. 機殼外表應保持清潔，以免妨礙電機散熱。

3. 振動器運轉中如發現不正常的聲響或不正常的振動情況以及焦臭味等應立即斷開電源，停機檢查。

4. 滾動軸承潤滑脂采用3#符合鈣基脂，注意定期清洗，在振動器運轉150-200小時更換一次，涂量不可過多，以填充軸承空腔三分之一為宜，以免軸承發熱。

5. 定期檢查軸承，油封等易損件的磨損情況，如發現問題必須及時更換。
